高中低碳锰铁如何决定钢材质量？
前阵子跟钢厂的朋友吃饭，他给我讲了个挺有意思的事儿。前两年他们厂接了个新能源汽车的高强度钢订单，要求抗拉强度比普通钢材高30%，还得严格控制碳含量，试了好多次都不合格，要么是钢里氧含量太高出气泡，要么是强度够了韧性不够，一冲压就裂。
最后总工拍板，把原来的高碳锰铁换成了特定比例的中低碳锰铁组合，调整了添加顺序和温度，第三炉就达标了。他说以前总觉得锰铁就是个普通添加剂，直到那次才明白，这东西看着不起眼，其实是炼钢的"隐形配方"，差一点都不行。
咱们平时接触的各种钢材，从家里的菜刀到跨海大桥的钢筋，再到新能源汽车的车身，看起来都是铁做的，其实里面门道比你想的多得多。
就拿锰铁来说，很多人可能听都没听过，但它是所有炼钢过程里必不可少的原料，用量仅次于铁矿石，业内都叫它"工业味精"——加一点，整个钢材的性能就完全不一样。而且锰铁还不是一种，按照碳含量从高到低分高碳、中碳、低碳三类，各有各的用处，用错了轻则浪费成本，重则整炉钢都报废。
先搞明白：三类锰铁到底有啥区别？
很多人可能会问，不就是锰和铁的合金吗，为啥还要分高中低碳？这就跟你炒菜放盐和放酱油的区别似的，看起来都是提味，作用完全不一样。锰铁的核心区别就是碳含量：
1.高碳锰铁碳含量在2%到8%之间，是三类里最便宜的，生产工艺也最简单，用高炉就能炼，产量最大。
2.中碳锰铁碳含量在0.7%到2%之间，算是中间档，性能平衡，用途最广。
3.低碳锰铁碳含量在0.7%以下，高端产品甚至能控制在0.15%以内，生产工艺复杂，价格也是最高的，比高碳锰铁贵一倍都很正常。
你可别小看这点碳含量的差异，炼钢是个精细活儿，碳多一点少一点，钢材性能差十万八千里。就像你做蛋糕，面粉差几克可能没事，酵母放多了，整个蛋糕就发不起来。
炼钢里的两大核心作用：脱氧和合金化
不管是高碳还是低碳锰铁，加到钢水里主要干两件事：第一件是脱氧，第二件是合金化。
先讲脱氧，这是炼钢最基础的一步。你想啊，钢是铁在一千多度的高温下炼出来的，过程中肯定会混进去很多氧，这些氧如果留在钢里，冷却的时候就会形成气泡，就跟你蒸馒头没发好里面有孔似的，这样的钢一压就裂，根本没法用。
以前的人炼钢用生铁反复锻打，其实就是把里面的氧和杂质挤出来，效率极低。现在有了锰铁就简单多了，锰元素和氧的亲和力特别强，加到钢水里，锰会主动和氧结合成氧化锰，变成渣浮在钢水表面，一捞就没了。有多高效？数据显示，加了锰铁之后，钢水里的氧含量能从0.03%降到0.008%以下，直接减少90%以上的气泡缺陷。
然后是合金化，这才是锰铁提升钢材性能的关键。纯铁其实很软，你拿个锤子一砸就变形，根本没法造大桥造汽车。往里面加了锰之后就不一样了，锰会和铁形成稳定的合金结构，直接提升钢材的强度、硬度和韧性。
行业数据是，每往钢里加0.1%的锰，抗拉强度就能提升15到20兆帕，相当于每平方厘米能多扛150到200公斤的力。而且锰还能消除硫的有害影响，硫是钢里的杂质，会让钢变脆，一冷就裂，锰能和硫结合成硫化锰，直接把这个问题解决了。
这两个作用是所有锰铁都具备的，但因为碳含量不同，三类锰铁的应用场景完全不一样。
三类锰铁各显神通：不同场景用不同的料

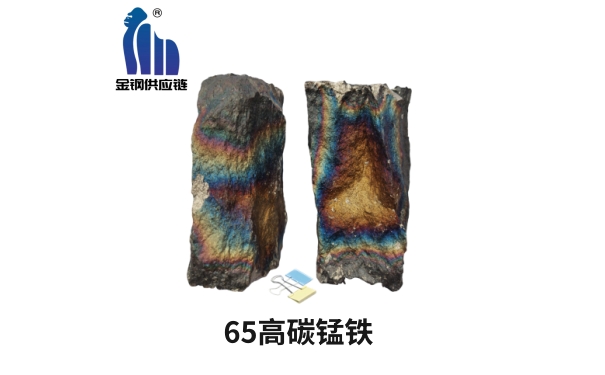

咱们先讲最常见的高碳锰铁，虽然它碳含量最高，看起来最"粗糙"，但其实用量是最大的，占了锰铁总用量的一半以上。为啥？性价比高啊。
对于普通的建筑用钢、钢筋、普通型材这些对碳含量要求不高的产品，用高碳锰铁就足够了，既能脱氧，又能提升强度，成本还低。而且高碳锰铁还有个用处，就是用来生产中低碳锰铁，相当于原料的原料。不过它的缺点也很明显，碳含量太高，生产高端钢材的时候就不能用了，不然加进去碳就超标了。

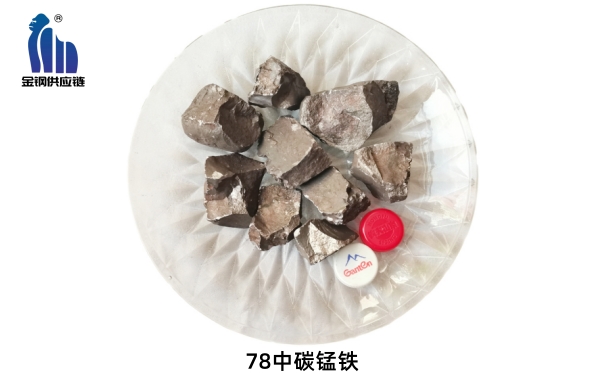

然后是中碳锰铁，这是现在用途最广的一类，属于"全能选手"。它的碳含量控制在2%以内，比高碳锰铁低很多，又比低碳锰铁便宜，性能平衡。
咱们平时见的结构钢、耐磨钢、耐候钢，造桥用的钢筋、汽车的底盘、工程机械的零件，大部分都是用中碳锰铁做合金添加剂的。它既能保证钢材的强度和韧性，又不会引入太多碳，省去了后期大量脱碳的成本。
前几年我去参观过一个重型机械制造厂，他们生产的挖掘机铲斗，要求特别耐磨，就是加了1.5%左右的锰，用的就是中碳锰铁，铲斗使用寿命比普通的高两倍。

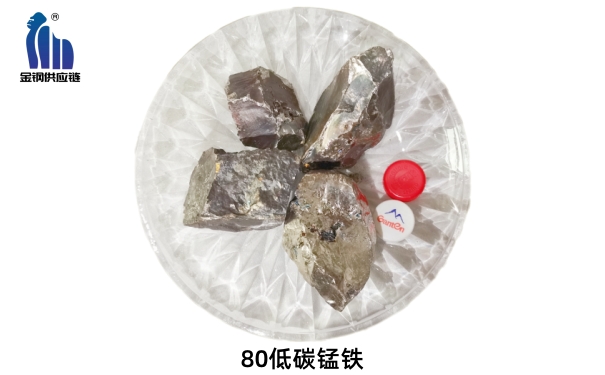

最后是最高端的低碳锰铁，这是生产特种钢材必不可少的原料。现在很多高端钢材对碳含量要求特别严格，比如新能源汽车的车身钢板、高强度管线钢、不锈钢、精密仪器用钢，碳含量稍微高一点，性能就不达标。
这时候就必须用低碳锰铁，它的碳含量能控制在0.7%甚至0.15%以下，加进去之后既能脱氧合金化，又不会增加钢里的碳含量。而且用低碳锰铁还有个好处，就是能减少后期脱碳工序的能耗，钢厂算过账，用低碳锰铁生产高端钢，综合能耗能降低15%左右。
现在新能源汽车爆发，对高强度低合金钢的需求暴涨，低碳锰铁的价格这两年涨了30%，还是供不应求，就是这个原因。
用好锰铁的门道比你想的多
你可能会觉得，不就是往钢水里加锰铁吗，有啥难的？其实这里面门道特别多，加多少、什么时候加、怎么加，差别大了去了。
我那个钢厂的朋友跟我说，他们以前加锰铁都是一次性往钢包里倒，后来发现锰的收得率只有85%左右，也就是100公斤锰铁加进去，真正留在钢里的只有85公斤，剩下的都烧损变成渣了。
后来改成了分层加入法，分2到3批加，每批间隔1到2分钟，收得率直接升到了92%，一吨钢就能省几十块钱，一年下来就是几千万的成本。
还有添加时机也很重要，低碳锰铁必须在出钢前5到8分钟加，钢水温度控制在1580到1620℃之间，温度低了锰铁化不开，温度高了锰就烧没了。添加顺序也有讲究，得先加硅铁脱氧，再加锰铁合金化，最后加钒铁这些贵重金属微调，顺序错了效果大打折扣。
还有个误区很多人都有，觉得锰铁加得越多越好，其实根本不是。钢里的锰含量超过2%之后，强度虽然还会升，但韧性会快速下降，钢会变脆，一摔就裂。所以不同的钢种都有最优的锰含量区间，普通建筑钢锰含量在0.3%到0.8%之间，高强度结构钢在1.0%到1.6%之间，耐磨钢可以到2%以上，都是反复试验出来的最优比例。
写在最后
很多时候我们看工业生产，总觉得都是大机器大炉子，粗得很，其实恰恰相反，现代工业是个极度精细的系统，差一点都不行。就像锰铁这东西，看起来就是黑乎乎的合金块，一吨也就几千到一万多块钱，但是没有它，咱们连合格的钢都炼不出来，更别说造汽车、建大桥、修高铁了。
以前我也觉得，核心技术就是光刻机、芯片那些高大上的东西，现在越来越觉得，这些看起来不起眼的基础材料、基础工艺，才是整个工业体系的根基。
把这些普通的材料研究透、用明白，把每一个细节都做到最优，造出来的产品自然就好了。就像咱们每个人的生活，哪里有那么多惊天动地的大事，把手里每件小事都做扎实了，日子自然不会差。
