稀土镁硅铁合金冶金应用全攻略：从核心机理到实战操作的深度解析

稀土镁硅铁合金（RE-Mg-Si-Fe）作为冶金领域的特种添加剂，其应用效果直接影响铸铁与钢材的性能品质。今天金钢供应链将用通俗语言解析其作用原理、应用场景及操作规范，并附实战案例与避坑指南。

一、核心作用：为何冶金行业离不开它？

稀土镁硅铁合金被称作铸铁行业的"基因改良剂"，主要通过三大机理发挥作用：

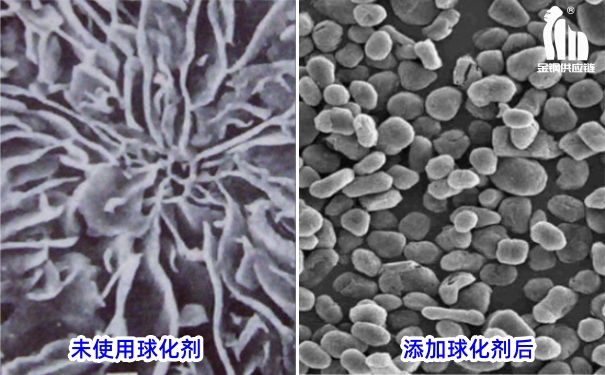

1. 球化革命：让石墨从"树枝"变"圆球"

普通灰铸铁中的石墨呈片状，如同脆弱的树枝结构。添加0.8%-1.5%的稀土镁硅铁合金后，稀土元素与镁协同作用，使石墨结晶成球状。这种结构转变让铸铁抗拉强度提升2-3倍，某汽车发动机缸体企业通过该工艺使产品重量减轻25%，强度反增30%。

2. 净化钢液：双效脱氧脱硫

稀土元素与氧亲和力极强，可夺取钢液中的游离氧生成稳定氧化物上浮渣层；

镁元素与硫反应生成MgS化合物，将硫含量从0.03%降至0.008%以下（参照GB/T 9441标准）。

某特钢企业采用该工艺后，钢坯气孔缺陷率下降67%。

3. 晶界强化：给金属穿上"防弹衣"

稀土元素在晶界处偏聚，形成致密氧化层（如CeO₂），可有效阻隔腐蚀介质渗透。某海上风电法兰制造商通过添加稀土镁硅铁合金，使产品耐盐雾腐蚀寿命延长至普通产品的3倍。

二、技术参数：选对型号才能事半功倍

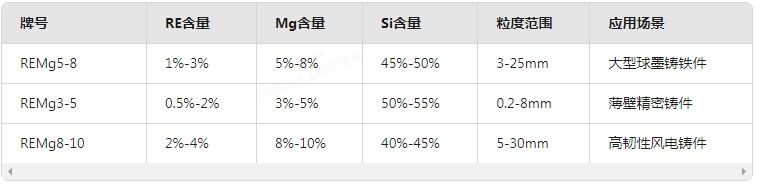

1. 成分标准（GB/T 4138-2024）

2. 关键检测指标

活性元素保有量：Mg≥5%、RE≥1%（防止存放氧化失效）。

氧化镁含量：≤1.5%（过高会引发夹渣）。

成分均匀度：任意取样三点成分波动≤±0.3%。

三、应用场景与操作规范

1. 球墨铸铁生产（核心应用）

操作流程：

（1）预处理：将铁水升温至1480-1520℃，加入0.2%硅钙合金预脱氧；

（2） 球化处理：采用冲入法，按1.2%-1.8%比例将合金置于堤坝式反应坑，覆盖稻草灰后冲入铁水；

（3）瞬时孕育：在出铁槽加入0.1%-0.3%硅钡孕育剂，完成二次孕育。

用量计算公式：

合金添加量(kg) = 铁水量(kg) × [目标Mg残留量(%) / 合金Mg含量(%) × 吸收率

（注：镁吸收率通常为30%-40%，需根据现场实测调整）

2. 特种钢冶炼（延伸应用）

耐候钢：添加0.03%-0.05%合金，通过稀土氧化膜提升抗大气腐蚀能力，某桥梁钢企业使产品耐候性提升60%；

耐磨钢：加入0.1%-0.15%细化碳化物，使颚式破碎机齿板寿命延长至2.8万小时。

四、使用风险与劣质品危害

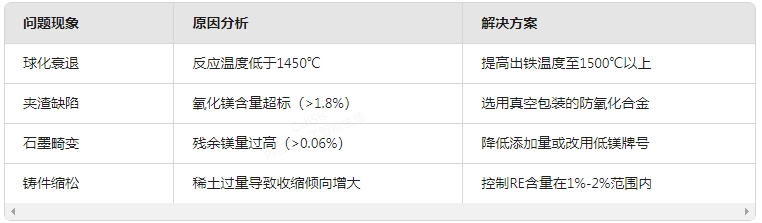

1. 操作不当引发的四大问题

2. 劣质产品的三大特征

掺假充数：用硅钙合金冒充，镁含量不足3%（检测技巧：酸浸试验显气泡量少）；

粒度不均：粉末占比超20%，导致反应剧烈喷溅（现场验证：过筛5mm标准筛，残渣≤5%）；

成分虚标：实际RE含量仅为标注值的50%（维权要点：要求每批次附第三方检测报告）。

五、采购避坑指南：三步锁定优质供应商

1. 实地验厂四看原则

看原料库：是否储备南非/加蓬高品位锰矿（Mn≥48%）；

看生产设备：须配备25,000kVA以上矿热炉+氩气保护破碎系统；

看检测室：必备直读光谱仪+碳硫分析仪；

看库存管理：合金是否真空包装，存放期不超过6个月。

2. 样品盲测法

将三家供应商样品编号后送第三方检测，重点比对：

Mg/RE含量偏差≤±0.2%；

氧化镁含量≤1.5%；

粒度合格率≥95%。

3. 合同关键条款

质量保证：到货7日内可复检，成分不达标无条件退货；

价格条款：约定铁合金价格与电解锰/硅石价格联动公式；

应急条款：突发断供时优先调配库存，72小时内补货。

结语：让科技赋能传统工艺

稀土镁硅铁合金的应用本质是一场材料学的精准调控。建议企业建立"成分数据库+工艺参数库"，通过物联网实时监控添加过程。
