高碳铬铁炼钢应用全解析：从核心作用到实战操作指南

高碳铬铁（含碳7-10%，铬含量≥50%）作为炼钢工艺中的“全能选手”，既是脱氧剂、脱硫剂，更是提升钢材性能的核心合金元素。金钢供应链今天从核心功能、精准添加方法、使用风险规避三大维度，结合行业数据和实战案例，为您拆解这一材料的炼钢应用逻辑。

一、高碳铬铁在炼钢中的四大核心作用

1. 脱氧脱硫“清洁工”

大伙知道，钢水中的氧和硫就像“隐形杀手”，会导致钢材出现气孔、裂纹等缺陷。高碳铬铁中的铬元素（Cr）能与氧结合生成Cr₂O₃，与硫反应生成CrS，进而显著提升钢水纯净度。

多家钢厂实验数据证实，添加0.5%-1.2%高碳铬铁可使钢水含氧量降低60%以上。

2. 合金强化“骨架师”

铬元素能细化钢的晶粒结构，并与碳形成碳化铬（Cr₃C₂），大幅提升钢材硬度和耐磨性。比方说在工具钢中加入2%-5%铬，洛氏硬度提升15%-20%；在轴承钢中铬含量达1.5%时，疲劳寿命可延长30%。

3. 耐腐蚀“防护盾”

铬在钢材表面形成致密氧化膜（钝化层），阻断氧气侵蚀。不锈钢中铬含量需≥10.5%，而高碳铬铁正是低成本实现这一指标的关键原料。

4. 淬透性“催化剂”

铬能降低钢的临界冷却速度，提升淬透深度。汽车齿轮厂经常通过添加1.8%高碳铬铁，使20CrMnTi钢的淬硬层深度从4mm增至6.5mm 。

二、精准添加攻略：时机、配比与工艺适配

1. 添加时机的三大关键节点

电炉冶炼期：与废钢同时加入，利用高温促进铬元素熔解（适用普通合金钢）；

精炼炉（LF炉）：分批次加入以精确控制成分（适用特种不锈钢）；

AOD炉脱碳期：配合吹氧工艺降低碳含量（适用超低碳不锈钢）。

2. 添加量计算公式与案例

基础公式：

铬铁加入量(kg) = [目标铬含量(%) - 钢水残余铬(%)] × 钢水量(吨) × 1000 / 铬铁含铬量(%) 。

实战案例：

某厂冶炼5吨GCr15轴承钢（目标Cr 1.5%），钢水残余Cr 0.2%，使用含Cr 65%的高碳铬铁：

加入量 = (1.5-0.2) × 5 × 1000 / 65 = 100kg

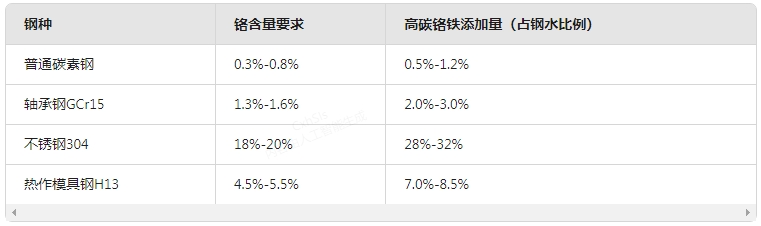

3. 不同钢种的典型配比参考

三、使用风险与劣质品危害：90%炼钢厂踩过的坑

1. 劣质产品的四大套路

掺铬渣：用含Cr₂O₃≤30%的废渣替代优质铬矿，导致实际铬含量不足50%；

虚标碳含量：以FeCr60C8冒充FeCr60C6，每吨成本差达500元；

粒度欺诈：标称10-50mm块料，实际粉末占比超15%；

磷硫超标：小作坊使用低品位矿石，导致磷含量＞0.04%、硫＞0.03%。

2. 质量事故案例

2024年某特钢厂采购非标高碳铬铁，因磷含量超标（0.06%）导致轧制钢板出现龟裂纹，直接损失超200万元 。

3. 供应商筛选四步法

验资质：查看《全国工业产品生产许可证》《第三方检测报告》；

测样品：重点检测Cr、C、P、S四项指标；

看产能：选择年产能≥3万吨的大型专业生产厂家；

查案例：要求提供合作钢厂的应用数据。

四、增效技巧与前沿工艺

1. 与硅锰合金协同脱氧

按铬铁:硅锰=1:2的比例复合添加，脱氧效率提升40%，吨钢成本降低8% 。

2. 粒度定制优化

电炉冶炼选择10-80mm自然块，熔化速度匹配升温曲线；

精炼炉使用3-10mm颗粒，提升反应效率 。

3. 低碳化改造方案

采用AOD炉吹氧脱碳工艺，可将高碳铬铁碳含量从8%降至0.5%以下，适配不锈钢冶炼需求 。

结语：用好高碳铬铁的三条黄金法则

1. 算清经济账：低价≠低成本，需综合考量成分稳定性、加工损耗和风险成本；

2. 把握工艺窗口：根据炉型、钢种动态调整添加时机与配比；

3. 绑定优质源头：选择通过ISO9001认证的厂家（如提到的北京金钢供应链），规避供应链风险。
